淺談運用電子經緯儀對線路工程施工質量檢測的監理方法

2020-07-20 來源：未知點擊：1969次

為了提升監理服務質量，我振安監理公司領導高度重視，公司工程部于2020年4月初新增配置了電子經緯儀，為運用高科技技術檢測工程施工質量的監理工作提供了硬件支撐，以下是我對線路工程施工質量檢測經驗及方法的分享及體會。

首先熟悉掌握電子經緯儀使用說明、功能及注意事項，掌握電子經緯儀正確操作方法。電子經緯儀是集光、機、電、計算為一體的自動化、高精度的光學儀器，是在光學經緯儀的電子化智能化基礎上，采用了電子細分、控制處理技術和濾波技術，實現測量讀數的智能化，是作為測角而完成導線測量工作的儀器。
輸電線路工程施工過程，現場監理應通過事前、事中控制，使用電子經緯儀主要檢測核查以下4個方面數據準確性：

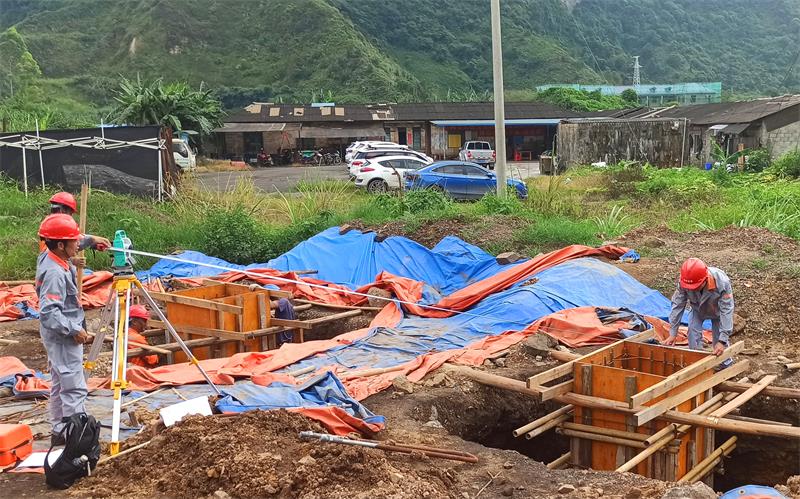

一、分坑定位確定桿塔基礎坑位、開挖深度、模板、地腳螺栓安裝等檢測核查。
1.對鐵塔基礎分坑結果核查
（1）對于普通基礎分坑核查原理是依據直角三角形的勾股定理公式：Lo=a√2； L1=(a－d/2)√2 ；L2=(a+d/2)√2
Lo：中心樁至坑中心的水平距離
L1：中心樁至坑近點的水平距離
L2：中心樁至坑遠點的水平距離
a：基礎半根開    d：基礎坑口寬度
（2）對于傾斜式基礎分坑核查原理是依據三角函數公式：Lo=√2(a+h×tgα)；    L1=Lo－√2/2b；L2=Lo+√2/2b；L3= √2tgα(H－h(huán))
Lo：中心樁至斜柱頂面中心的水平距離
L1：中心樁至坑近點的水平距離
L2：中心樁至坑遠點的水平距離
L3：近點分坑樁內移值（是保證支模時基礎內側施工空間）
H：立柱模全高   h：立柱模外露高度    tgα：斜柱式立柱單面坡度

分坑尺寸核查步驟：把經緯儀安置于桿塔中心樁處，相對于直線塔位，操作經緯儀檢查桿塔位前后側方向樁及中心樁應在同一直線上；相對于轉角塔位，操作經緯儀檢查桿塔位前側方向樁轉角度數控制誤差在1′30′′內；再以45度角轉動經緯儀目鏡檢查基坑對角近點樁和遠點樁是否正確，最后是操作經緯儀檢查計算基坑根開及對角線尺寸應符合設計施工圖紙對應數據。
二、澆筑成型鐵塔基礎根開及對角線尺寸、基礎頂面高差、轉角塔及終端塔基礎預偏值檢測核查。
1、依據《GB 50233-2014：110kV～750kV架空輸電線路施工及驗收規范》6.1.9整基桿塔基礎尺寸施工允許偏差：（1）一般鐵塔基礎根開及對角線尺寸±2‰，高塔基礎根開及對角線尺寸±0.7‰；（2）鐵塔基礎基礎頂面相對高差5mm。
2、依據設計規范，轉角塔及終端塔的下壓基礎主柱頂面比上拔基礎主柱頂面要求有預偏增高值∆h如下:
（1）轉角塔
1)當轉角<3°時,  ∆h=0 (但內角基礎柱項面不能低于外角基礎柱項面)
2)當轉角為3°~10°時，  ∆h=3L/1000
3)當轉角為10°~20°時,  ∆h=4L/1000
4)當轉角為20°~40°時,  ∆h=6L/1000
5)當轉角為40°~60°時,   ∆h=7L/1000
6)當轉角為60°~90°時及終端搭，∆h=8L/1000
（2）終端塔:
1)當轉角為0°~20°時,只預偏線路側的兩個塔腿基礎, ∆h=8L/1000
2)當轉角為20°~90°時,需預偏3個塔腿基礎,受壓塔腿預偏∆h=8L/1000
另外2個可拔可壓的塔腿也需預偏,按∆h=4L/1000預偏。
注:L表示基礎根開

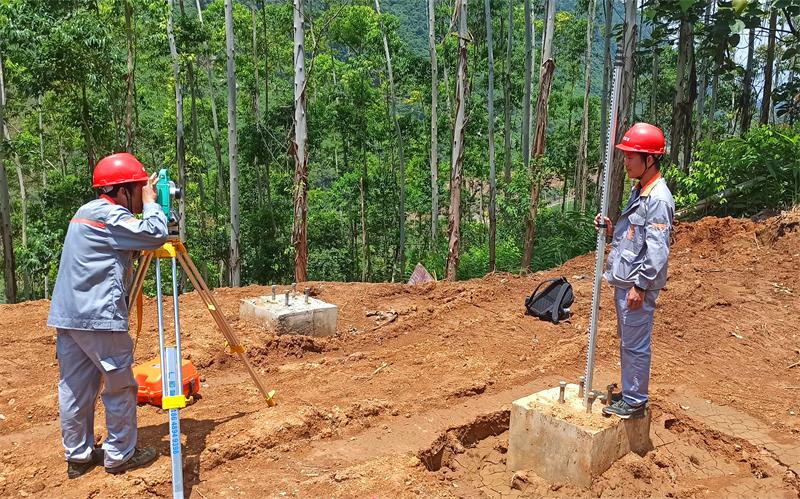

3、對于塔位中心樁位置與塔腿基礎面高差大，無法用鋼卷尺直接量出根開的基礎，通過斜距測量及根據三角函數公式：JE'=JEcosa，EE'=JEsina
JE'：中心樁至基礎頂面中心的水平距離
JE：中心樁至基礎頂面中心的斜距離
H1=EE'-i（儀器高度）：中心樁至基礎頂面高差
a:儀器目鏡瞄準基礎頂面中心形成的豎直角度
操作經緯儀檢查鐵塔基礎根開及對角線尺寸、基礎頂面高差、轉角塔及終端塔基礎預偏值應符合設計及規范要求。

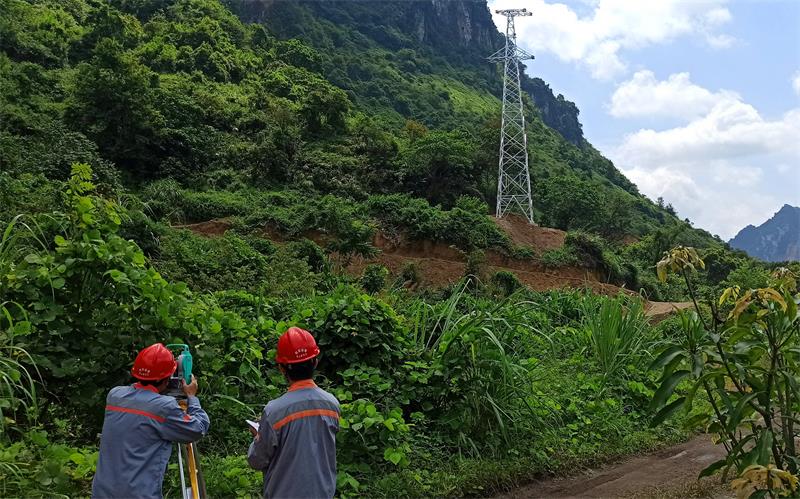

三、鐵塔結構傾斜檢測核查。
鐵塔結構傾斜的測量主要是對已經組立完成和架線完成后的鐵塔進行傾斜度的檢查，依據《GB 50233-2014：110kV～750kV架空輸電線路施工及驗收規范》要求：一般懸垂桿塔結構傾斜率允許偏差0.3‰，高塔結構傾斜率允許偏差1.5‰。轉角塔、終端塔不應向受力側傾斜。
將經緯儀安置在線路中心線上(轉角塔安置在線路轉角平分線上)，距離鐵塔約60~70m的位置上,測量出正面偏差值X；再將經緯儀安置在鐵塔側面中心線上且距鐵塔約60~70m的位置，測量出側面偏差值Y。根據以下鐵塔結構傾斜值計算公式算得整基鐵塔結構傾斜值。
鐵塔結構傾斜檢測公式：
整基鐵塔結構傾斜值= √（正面偏差值X²＋側面偏差值Y²）/視點高H
式中：視點高H--表示鐵塔頂橫擔中心至接腿中心的垂直距離
四、架線工程:架空線弧垂檢測核查。
最常用的檢測方法有：檔端角度法和檔外角度法。
角度法是將弧垂轉換為一個角度值，用經緯儀觀測。其方法是在檔端或檔外設置經緯儀，按照儀器望眼鏡的十字絲相切于導線所得的角度值β或θ來計算出導線弧垂值F應滿足設計要求。
（1）檔端角度法適用條件：1/4≤A/F≤9/4
在對已經架線完畢的導線弧垂進行檢查時，檔端角度檢測導線弧垂計算式如下：
F＝ (√A＋ √(L (tgθ－tgβ) ) )²/4
式中：F為觀測檔的弧垂
A為觀測站導線掛點至經偉儀視線的垂直距離
L為觀測檔檔距
β 為角度法弧垂觀測角
θ為觀測點與視點端導線懸掛點連線與水平線間的夾角
（2）檔外角度法
在對已經架線完畢的導線弧垂進行檢查時，檔外角度檢測導線弧垂計算式如下：
  F=[√L1（tanα-tanθ）＋√（L1+L）（tanβ-tanθ）]²/4
式中：F：觀測檔實測導線弧垂值
L：觀測檔檔距
L1 ：經緯儀擺站中心至桿塔1中心樁水平距離
α：儀器望眼鏡的十字絲相切于桿塔1導線懸掛點所得的角度值
β：儀器望眼鏡的十字絲相切于桿塔2導線懸掛點所得的角度值
θ：儀器望眼鏡的十字絲相切于導線所得的角度值
總之，為了完成“服務一個項目就一定達標一個項目”的使命。我們作為電力工程監理人員，應利用自身監理技能及必要的檢測手段，確確實實為業主提供管理和技術服務。

撰稿人：梁建軍
