花嶺T接官塘～創業I110kV線路全國最長單根電纜下地
2020-04-24 來源：未知 點擊：1226次
公司監理項目：柳州供電局花嶺T接官塘～創業I110kV線路，單根長度電纜敷設。2020年03月18日，各參建單位人員進場開始電纜敷設準備工作，經過各方的努力，于2020年04月1日，電纜敷設完成。
線路起迄點：起點為博園大道與文苑路交叉路口官塘～創業I 110kV線路T接點，終點是花嶺站110kV線路N1終端桿。
電纜型號：電纜溝、管及城市綜合管廊內敷設單回路110kV特長電纜（ZR-YJLW03-1×800mm2）共3*2580=7740米，制作安裝110kV電纜假接中間頭共6套，制作安裝110kV電纜終端頭（YJZWCF4-800 mm2）共3套，制作安裝110kV電纜"Y"接頭（YJJFG-64/110-800/800/800）共3套。敷設非金屬光纜（GYFTCY-24B1）共5500米。

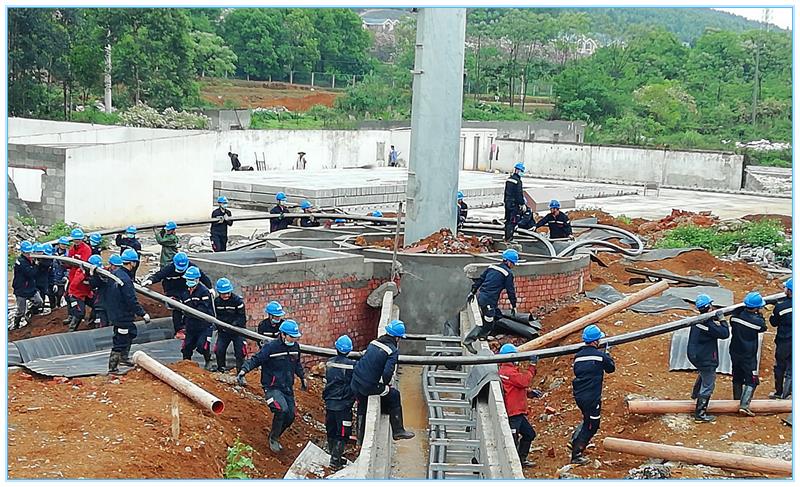

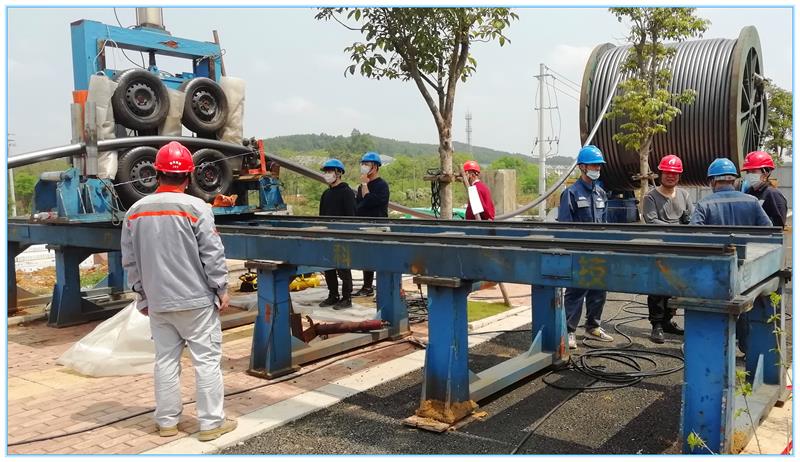

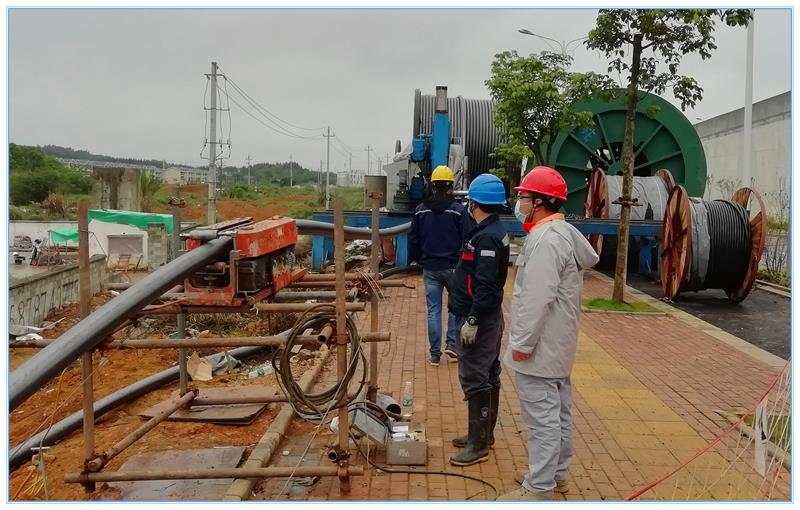

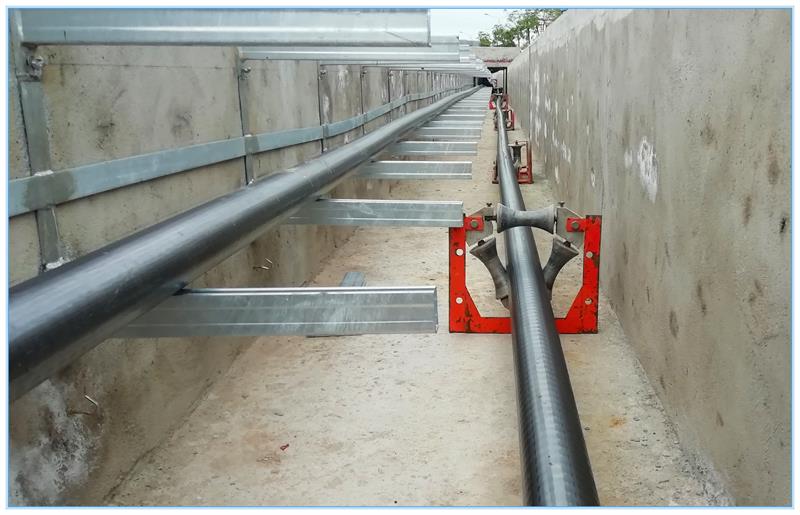

工程敷設單根電纜長度為2.58km，是目前全國最長單根電纜敷設。采用專用地輥放置電纜盤及配套排線架子敷設電纜?，F(xiàn)場設置有4臺發電機，其中一臺100kw為地輥、排線架電源，三臺150kw發電機為電纜輸送機、牽引機電源?，F(xiàn)場每隔60-80米設置一臺電纜輸送機，兩臺輸送機間根據實際現場情況設置電纜滑車。設置3處牽引點（電纜敷設通過后可取消），固定安裝好牽引機后，先人工收緊防扭鋼絲繩，并通過操作地輥把電纜緩慢放進電纜井管道內，工作準備就緒后，指揮員發出啟動牽引電纜信號，電纜盤值守人員、牽引頭監護人員、牽引機操作人員對電纜敷設過程中各負其責，防止電纜意外傷害，在電纜開始敷設階段，速度放慢，各技術人員認真觀察收集數據。電纜盤值守人員對地輥、排線架的控制與牽引機操作人員對牽引力的控制必須統一。

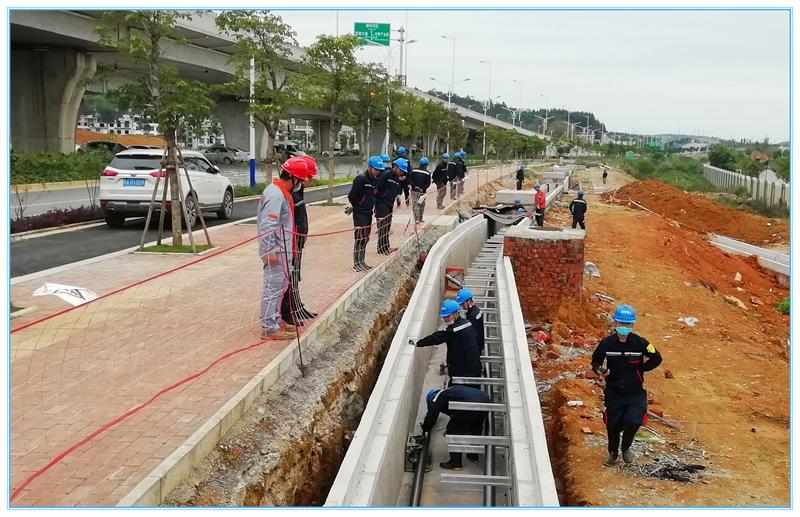

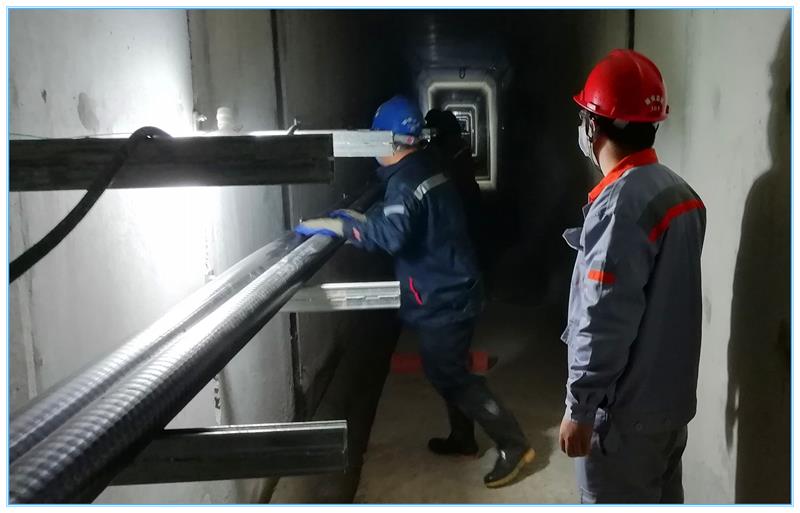

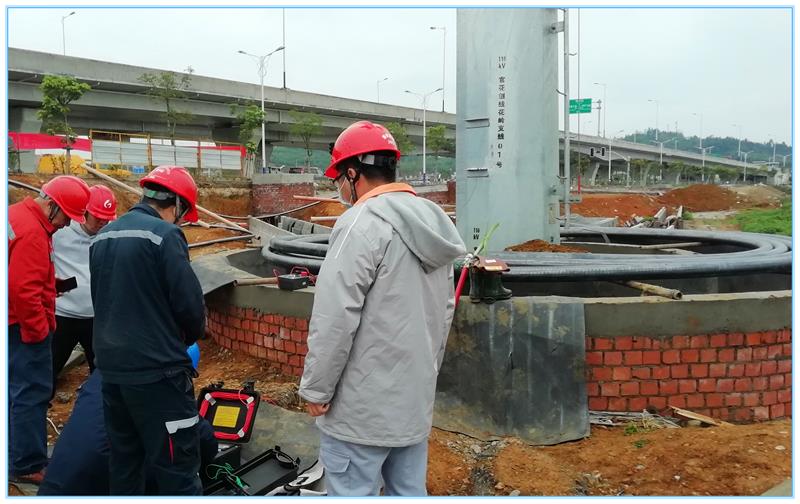

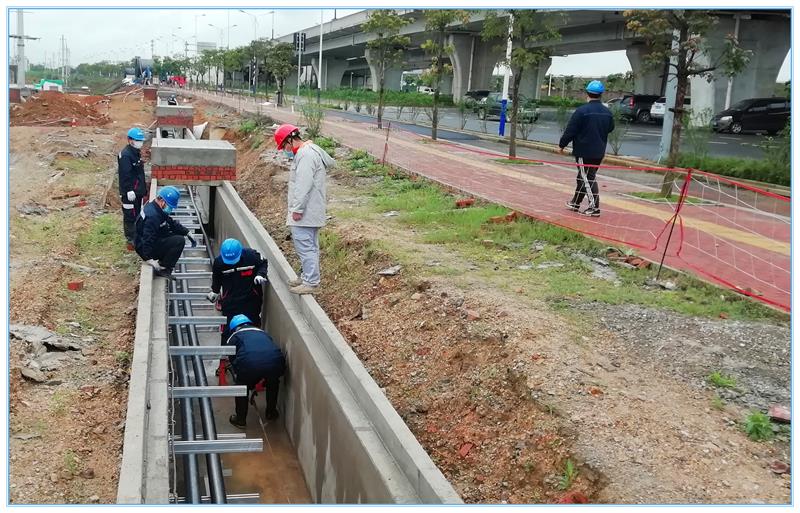

在電纜敷設前，現場監理檢查地輥擺放是否平穩、兩個地輥之間高差不能大于5度，檢查現場發電機、電纜輸送機及電纜滑車布置是否按所報審的施工方案進行布置，檢查施工單位現場投入的施工力量是否滿足施工要求。在電纜敷設過程中，檢查各電纜輸送機是否同步，電纜牽引時是否存在拖地情況，特別檢查電纜通過轉彎區域時，檢查輸送機和轉角滑輪擺放位置是否正確，防止電纜碰撞刮傷，發現問題及時停機處理，并安排專職人員全程行走跟蹤監護電纜牽引頭。電纜敷設完成后，對電纜外層進行絕緣及耐壓試驗，經試驗合格。
建設單位：廣西電網有限責任公司柳州供電局
設計單位：柳州電力勘察設計有限公司
監理單位：廣西振安電力工程監理有限公司
施工單位：廣西漓昇電力建設有限責任公
電纜型號：電纜溝、管及城市綜合管廊內敷設單回路110kV特長電纜（ZR-YJLW03-1×800mm2）共3*2580=7740米，制作安裝110kV電纜假接中間頭共6套，制作安裝110kV電纜終端頭（YJZWCF4-800 mm2）共3套，制作安裝110kV電纜"Y"接頭（YJJFG-64/110-800/800/800）共3套。敷設非金屬光纜（GYFTCY-24B1）共5500米。
設計單位：柳州電力勘察設計有限公司
監理單位：廣西振安電力工程監理有限公司
施工單位：廣西漓昇電力建設有限責任公
撰稿人：陳初
